水平螺旋輸送機的技術解析與應用實踐

一、設備概述與工作原理

水平螺旋輸送機是一種通過螺旋葉片旋轉推動物料實現連續輸送的通用設備，廣泛應用于建材、化工、糧食加工等領域[10]。其核心結構由驅動裝置、螺旋軸、U型槽體及進出料口組成，物料

在密閉槽體內通過螺旋葉片的軸向推力完成水平或微傾斜（≤15°）輸送[6][10]。配套的螺旋喂料機則用于精確控制物料供給量，兩者協同可構建高效輸送系統[11]。

二、關鍵技術參數與設計規范

1.輸送能力：

理論輸送量計算公式為：

其中，D為螺旋直徑，n為轉速（r/min），ψ為填充系數（0.15-0.45），ρ為物料密度（t/m3），C為傾角系數[1][8]。例如，LS315型輸送機在水平狀態下，輸送水泥（ρ=1.5t/m3）時最大

輸送量可達60t/h[3]。

2.動力配置：

電機功率根據物料特性及輸送距離計算，范圍從1.1kW（短距離輸送）到22kW（70米長距離輸送）[3][12]。行業標準JB/T 7679-2008規定，工作環境溫度為-20℃~+50℃，物料溫度需低于200℃

（水平型）或80℃（垂直型）[6]。

3.結構參數：

?螺旋直徑：標準系列涵蓋100-1250mm，直徑越大輸送能力越強[12]。

?螺距：通常為直徑的0.8-1.2倍，粉狀物料采用小螺距，塊狀物料選用大螺距[10]。

?臨界轉速：避免物料離心化，經驗公式為：

例如，直徑315mm的螺旋輸送機最高轉速不超過107r/min[1]。

三、核心技術創新

1.全填充狀態優化：

當轉速超過臨界值時，物料在槽體內形成完全填充，輸送量達到峰值。研究表明，合理增加下料槽長度可提升15%-20%的輸送效率[1][1]。

2.模塊化設計：

采用分段式結構（頭節、中間節、尾節），支持長度從4米到70米靈活組合，特殊需求可定制雙驅動配置[12][17]。材質可選碳鋼、不銹鋼（食品級304/316L）或耐磨錳鋼，適應不同工況[3][15]。

四、行業應用與配套方案

1.建材行業：用于水泥、粉煤灰的密閉輸送，搭配螺旋喂料機可實現精確配料[3][11]。

2.糧食加工：輸送谷物時，采用304不銹鋼材質和實體螺旋面，兼具衛生性與防堵塞特性[10]。

3.環保工程：污泥處理中，無軸螺旋輸送機與喂料機配合，可處理含水率80%的粘稠物料[15]。

五、選型與維護要點

1.選型建議：

?粉狀物料優先選擇管式螺旋輸送機（密封性優），顆粒物料適用U型槽結構[10]。

?螺旋喂料機的傾斜角度建議≤45°，超過此范圍需定制圓形料口并評估處理量衰減[2]。

2.防堵塞措施：

?安裝料位傳感器和振動電機，消除物料架橋[11]。

?定期檢查葉片磨損（周期≤500小時），軸承溫升需控制在30℃以內[17]。

結語

水平螺旋輸送機憑借其結構簡單、密封性好、維護成本低等優勢，已成為現代工業的核心輸送設備。通過與螺旋喂料機的系統化集成，可進一步實現自動化生產流程的精準控制。

未來，隨著離散元仿真（DEM）等技術的應用，設備性能優化將更加科學高效[8]。

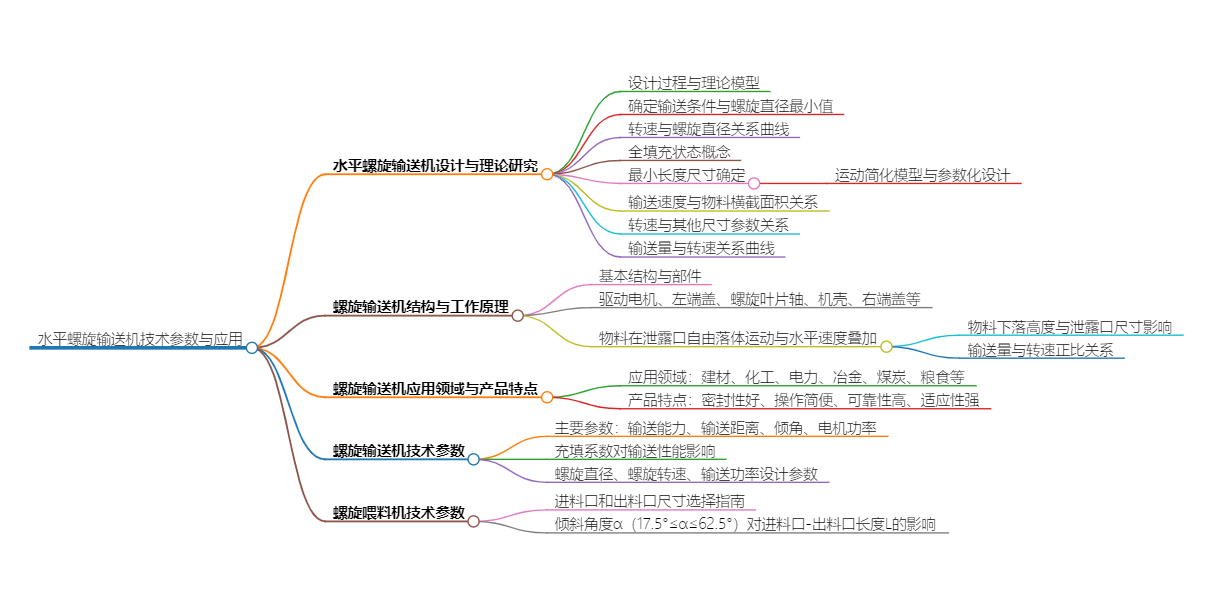

腦圖
